易福門

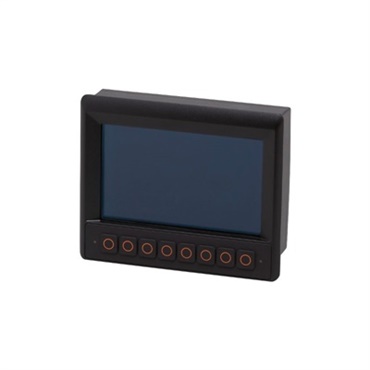

CR9225
- 帶按鍵7寸屏、3路CAN、可編程顯示屏
行走機械可編程圖像顯示
德國易福門（IFM）公司開發的一款7寸彩色顯示器。通過豐富的圖形畫面顯示設備的工作狀態，也可控制和操作移動機械并進行參數設定，它可與移動控制器搭配使用，或作為獨立的解決方案。主要運用于工程機械、環衛機械、農業設備，港口設備、消防等其他可靠性要求較高的控制系統。
特性
用于移動機器的控制、參數設定和操作
清晰可見的大號彩色顯示屏，用于機器功能的可視化
通過帶觸覺反饋的背光功能鍵，操作方便友好
適用多種通信任務的高性能 CAN 接口
閉合的金屬外殼具高防護等級，適用于控制室外部或內部的面板安裝和表面安裝
應用范圍
- 工程機械、環衛機械、消防車、農業機械、工程設備 、工業制造設備、港口、交通軌道機械
| 品名 | CR9225顯示屏 |
|
電氣參數 |
|
|
工作電壓 |
10...32 V DC |
| 電流損耗 |
≤ 300 mA ( 24 V DC無外部負載) |
| 過電壓 |
36 V，t ≤ 10 s |
|
反極性保護 |
有 |
|
輸入/輸出通道數（總數） |
2 個（1輸入/1輸出） |
|
輸入（通過軟件配置） |
|
|
數字量輸入 |
1 |
|
模擬量輸入 |
8（0...32v,0...20mA，比率計） |
|
模擬量輸入 |
1（0...32v,0...20mA，比率計） |
|
模擬視頻輸入 |
2（PAL and NTSC；線纜長度≤30m） |
|
輸出（通過軟件配置） |
|
|
數字量輸出 |
1（max. 1 A） |
|
接口 |
|
|
CAN接口 |
3（CAN 接口 2.0 A/B，ISO 11898 50 Kbits/s...1 Mbit/s（默認250 Kbits/s）CANopen、CiA DS 301 V4.01、CiA DS 306 V1.3 或者 SAE J 1939 或自由協議） |
|
以太網接口 |
1（10/100 Mbits/s） |
|
USB接口 |
2（USB 2.0 full speed, 12 Mbit/s） |
|
處理器 |
|
| MPC5121, 32 bits, 400 MHz | |
|
存儲器 |
|
|
flash |
128Mbytes |
|
RAM |
256 Mbytes |
|
軟件/編程 |
|
| 參數設定 |
輸入/輸出功能 |
|
符合IEC 61131-3標準的PLC功能 |
Codesys 2.3 |
|
操作系統 |
Embedded Linux 2.6 |
|
顯示參數 |
|
|
顯示屏 |
TFT LCD 7" 彩色顯示 |
| 顯示屏分辨率 | 800 x 480 |
| 顯示屏背后照明 | LED（壽命≥50000小時） |
| 亮度 | ≥ 400 cd/m2, typically 500 cd/m2 |
| 對比度 | ≥ 500:1, typically 600:1 |
| 按鍵 | 8個可自由編程的帶背景光按鍵 |
|
其他參數 |
|
|
工作溫度[℃] |
-30...65 |
| 儲存溫度[℃] | -30...80 |
|
重量[g] |
1608 |
|
尺寸 [mm] |
157 x 192 x 53.6 |

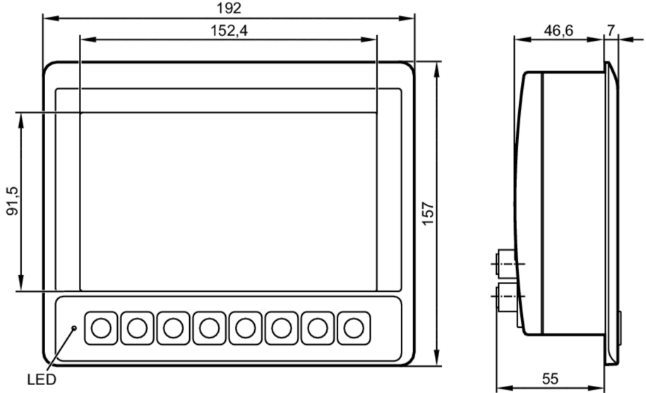

結構圖
