施邁賽

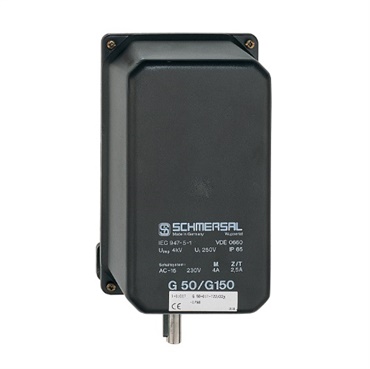

G150凸輪開關
- 設備定位開關、開關點可調
凸輪轉換開關
凸輪開關可廣泛應用于起重運輸設備、升降門、舞臺裝備等領域，根據開關內相應的觸頭裝置，可用來作為設備的定位或終止斷開電源。開關是通過一轉軸上凸輪來進行操動。 開關的所有轉動部位均涂有特殊的潤滑油，在低溫和高溫下都不會發生變化，不需要涂油。更換齒輪和微動開關可隨時進行，方便快捷。
特性
壓鑄輕金屬底座，抗沖擊塑料罩
各種凸輪形狀用于不同的開關行程
可通過設置前端磁盤凸輪輕松調節開關點。
應用范圍
- 起重設備、升降門、舞臺裝備
| 品名 | G50/G150凸輪開關 |
|
技術參數 |
|
| 標準 | DIN VDE 0660-200 VBG70 |
| 防護等級 | IP 65 |
| 粗調設置 | 標準，每次4°；凸輪片前端調節，每次3.4° |
| 細調設置 | 調節固定開關的螺絲，最大0.5轉 |
| 傳動比 | G50 1:50 1:35 1:25 1:17； G150 1:150 1:75 1:100 1:220 1:300 1:450 |
| 開關件數 | 最多8個 |
| 使用類型 |
AC-15 |
|
額定工作電流Ie |
M/T01:4A/220VAC；Z/T11:8.5A / 220VAC |
|
額定絕緣電壓Ui |
250 V |
| 短路保護 | M/T01:10A(慢）,16A(快）；Z/T11:20A(慢）,25A(快） |
| 溫度 |
-30 ... +80°C |
| 機械壽命 | M/T01：3 x 10? 次；Z： 10? 次 |
| 產品材質 | |
| 外殼 | 壓鑄輕金屬 |
| 盒蓋 | 熱塑塑料 |
| 觸頭 | 純銀 |
