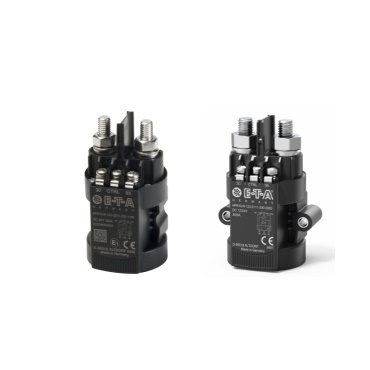

HPR10混合型大功率繼電器
- 大功率繼電器、主動電子控制單元、多種觸發方式
大電流功率繼電器
HPR10是E-T-A大電流功率繼電器中的一款。該混合版本既具有電磁繼電器的功能，并且附加了主動電子控制單元以處理信號及狀態。提供了功率繼電器功能性及觸發方式的豐富選擇。
特性
防水及防塵
側邊安裝和底盤安裝
重量輕
壽命長
大電流持續帶載
極低的電流消耗和功率損失
工作溫度范圍大
續流二極管可選
主回路端子間有隔障片
應用范圍
- 電池隔離開關或電池開關繼電器 l 大容性負載的開關動作（如，空調，壓縮機） l 替換大型圓柱形標準車用繼電器以及重型應用
| 品名 |
HPR10混合型大功率繼電器 |
| 控制回路 | |
|
工作電壓 |
9 ... 16 V DC / 16 … 32 V DC |
| 靜電回路 |
< 0.4 mA |
| 控制電流 |
2 ... 8 mA 2 ... 5 mA |
| 負載回路 | |
| 額定電壓 |
UN 12 V DC, 24 V DC |
| 持續電流 |
IN 100 A, 200 A, 300 A |
| 過載 |
20 s 2 × IN；1 s 8 × IN |
| 觸電電壓降 |
max. 150 mV (初始值)；max. 175 mV (典型壽命后) |
|
通用 |
|
| 典型壽命 |
機械 > 100,000 次通斷 |
| 阻止負載 |
> 50,000 次通斷 (300 A) |
| 介電強度 |
1050 V / 1 min ISO 16750-2, Code F |
| 絕緣電阻 |
> 100 MΩ (初始值) ISO 16750-2, Code F |
| 溫度范圍 |
40 … +85° C |
|
防護等級 |
外殼，IP6K9K 參照 ISO 20653；端子處： IP00 參照 ISO 20653 |
| 振動 |
57.9 m/s 2 參照 ISO 16750-3 chapter 4.1.2.7 |
| 沖擊 |
500 m/s 2 : ON 狀態；300 m/s 2 : OFF 狀態 參照 ISO 16750-3, chapter 4.2.2 |
| 耐化學性 |
參照ISO 16750-5：油，燃油，液壓油，酒精，尿素，滅火劑，蓄電池酸液，鹽霧，清潔劑，潤滑油脂，冷清潔劑 |
| 腐蝕 |
5 % 鹽霧試驗，參照ISO 16750-4,chapter 5.5 code H |
| 濕度 |
85 % 相對濕度，參照ISO 16750-4,chapter 5.7 code H |
| 阻燃 |
符合ECE-R 118 02 app. 6.7 |
| 尺寸 |
寬 x 高 x 深 （不含端子或法蘭）：?jiǎn)螛O，雙穩態 49.6 (62) × 91.3 × 45.8 [mm] |
| 單極質量 |
≤ 290 g |
| 材質 | |
| 外殼 |
PA66 |
| 接線柱 |
合金銅 |
| 電控 |
PCB |
| 主觸點 |
紫銅 |
| 航空密封樹脂 | （帶彈性） |

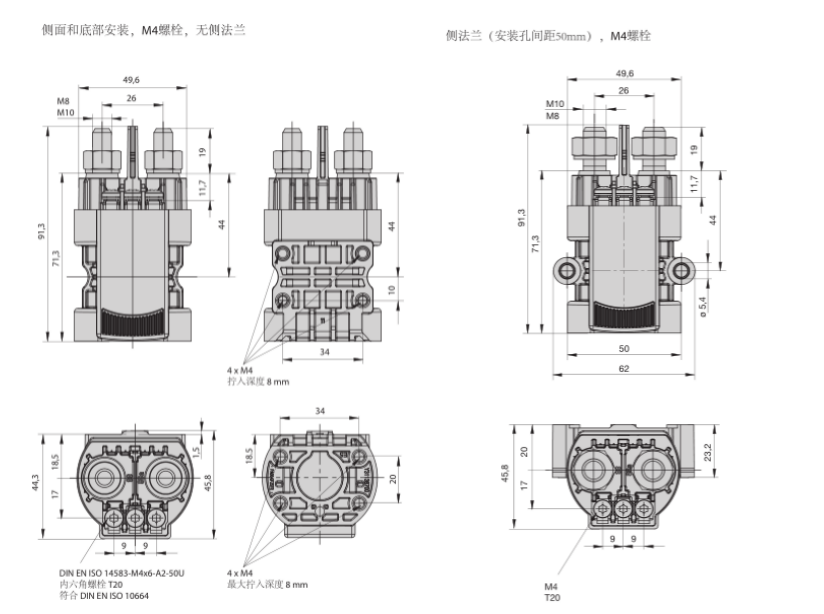

結構圖
