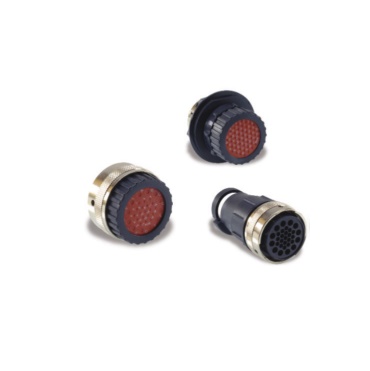

Neptune 是專為惡劣環境應用而設計的圓形連接器系列。它們具有滿足 IP67 要求的薄膜式電線密封，無需為不使用的型腔配備堵塞器。它們可接受信號（13A）和電源（30A）插針的多種組合。插座連接器的不銹鋼卡口針與連接器本體采用一次注塑成型方法。插頭連接器提供高強度金屬或耐腐蝕塑料制成的聯接圈。所有 Neptune 圓形連接器均滿足RoHS標準。
信號和30A電流插針混合于一個外殼中。
提供印刷電路版插針和同軸插針。
連接器插針區域和電纜密封達IP67。
范圍廣泛的支持附件。
在惡劣環境中牢固耐用、經濟有效的連接器。
| 品名 |
ITT-Cannon Trident 連接器 |
|
電氣參數 |
|
|
額定電流 |
可達13A，高導電率插針可達16A，電源插針可達30A。 |
| 工作電壓 |
可達 250V ac rms |
|
線纜規格 |
信號針: 14 ~ 26 AWG；電源針: 12~20 AWG (沖壓端子)； 機械加工電源針: 6mm2, 8mm2, 10mm2, 16 mm2 ，25 mm2 |
| 工作溫度 |
-55°C至+105°C (-67°F至+221°F) |
|
絕緣電阻 |
5000MΩ min. 500V直流 |
| 耐用性 |
可達500次插配循環 |
|
環境密封 |
IP67 |
| 易燃性 |
UL 94 V-0 |
|
介電耐受電壓 |
2000 V ac 無擊穿 |
| 熱沖擊 |
-55°C至+120°C (-67°F至+248°F) 無物理損壞 |
| 物理沖擊 |
40g’s峰值, 3軸 ，無物理損壞。持續6毫秒的半正弦脈沖，無連續性損失 >10 秒，。 |
| 震動 |
10g’s峰值,10-500 Hz，無物理損壞、無連續性損失 >10 秒 |
| 耐用性 | 500次插拔循環,最大500次插配循環，無機械或電氣缺陷。 |
| 鹽霧測試 |
48小時 可插配，并且滿足接觸電阻要求 |
|
耐高溫測試 |
在 125°C (+257°F)下，可達1000小時以上; 絕緣阻抗 > 100MΩ |
|
耐高溫性 |
85°C (+185°F)，1000小時，120°C (+248°F)，250小時，絕緣電阻 > 100 M Ω |
|
溫度濕度狀態 |
RH 90-95%, 40°C (+104°F), 504小時 絕緣電阻 > 100 M Ω |
|
材料和表面處理 |
|
|
連接器主體 |
黑色尼龍 |
|
聯接圈 |
鍍鎳銅合金 |
|
卡口針 |
不銹鋼 |
|
卡口針支持帶 |
鍍鎳銅合金 |
